FL(R)N48-12(D)型高壓SF6負荷開關

FLN48型負荷開關是三功位SF6氣體絕緣負荷開關適用于XGN15-12型SF6環網柜或DFW10型電纜分支箱具有較高的經濟性、安全性、可靠性、且結構簡單、操作靈活、聯鎖可靠、安裝方便等特點。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

FL(R)N48-12(D)

數量

庫存:

所屬分類

返回列表



資質榮譽售后服務

產品描述

參數

● 概述

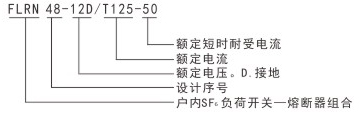

● 型號說明

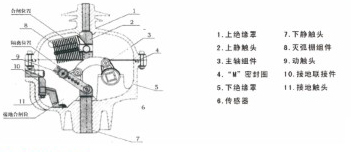

● 結構和原理

FLN48-12D負荷開關主回路及接地回路均密封在由環氧樹脂采用ATG工藝澆注制成的絕緣殼體中、具有絕緣性能好、抗污穢環境等優點。絕緣殼體由上下兩絕緣罩拼合而成，內部充有相對壓力為0.4bar的 SF6氣體，下絕緣罩采取局部較薄壁厚的防爆措施，從而確保萬一事故情況下，過壓的 SF6氣體沖破安全防爆膜后壓力下降，氣體直接噴向柜后部，保證人身安全。

FLN48-12D負荷開關采用滅弧相滅弧結構,具有滅弧迅速,可靠等特點。

FLN48-12D系列負荷開關分為 FLN48-12D（K型為單彈簧操作機構）和 FLN48-12D(A型為雙彈簧操作機構）兩種，F(xiàn)LN48-12D型可組合成負荷開關＋熔斷器組合電器并具有控制和保護功能。

FLN48-12D型負荷開關具有可視斷口觀察窗,能明確看到觸頭的分合狀態，是本開關獨具的優勢所在。

● 符合標準

本產品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等標準

● 技術參數

序號	名稱	單位	參數
序號	名稱	單位	FLH	FLRH36
1	額定電壓	KV	12
2	額定電流	A	630	125
3	主回路額定短時耐受電流/持續時間	KA/S	25/2
3	接地回路額定短時耐受電流/持續時間	KA/S	20/2
4	峰值耐受和短路關合電流	KA	31.5	50
5	額定有功負載開斷電流	A	630
6	額定閉環開斷電流	A	630
7	5%額定有功負載開斷電流	A	31.5
8	額定電纜充電電流	A	10
9	額定開斷空載變壓器容量	KVA	1250
10	額定轉移開斷電流	A	-	1500
11	額定短路開斷電流	KA	-	31.5
12	熔斷件最大額定電流	A	-	125
13	1min工頻耐受電壓相對地	KV	42
	斷口	KV	48
	雷電沖擊耐受電壓相間對地	KV	75
	斷口	KV	85
14	主回路、接地回路機械壽命	次	3000/2000
15	SF。額定充氣壓（20℃時)	Mpa	0.045
